绝缘鞋手套耐压装置录波分析仪细节决定品质

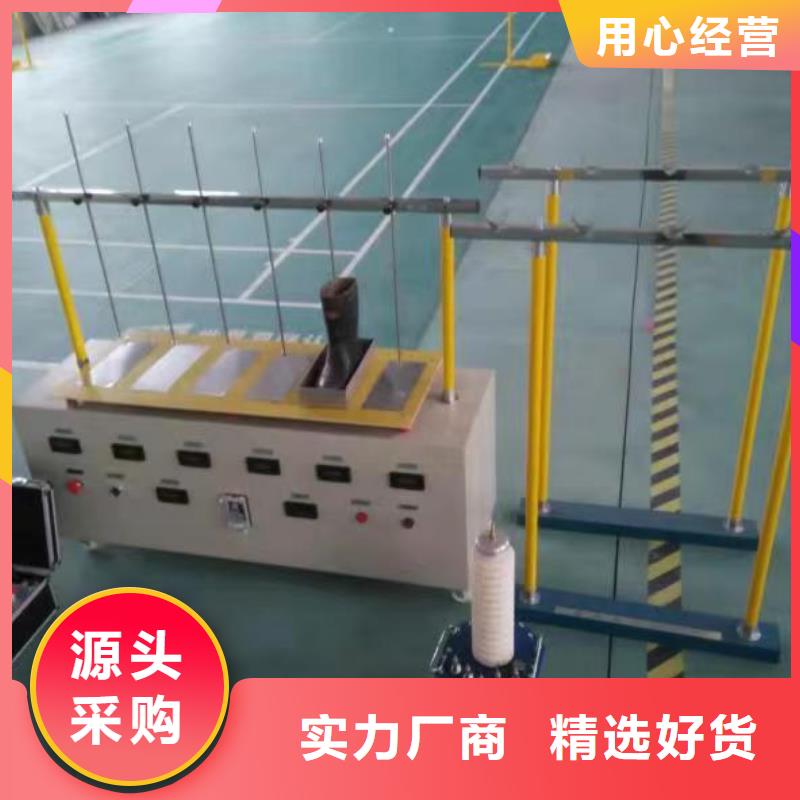

青海绝缘鞋手套耐压装置使用前■确认产品：·按照产品装箱清单对照检查，看是否缺少零部件。·看一看是否有破损的地方。·螺丝等紧固部分是否松动。■安装场所确认：·试验台的外形尺寸为1200MM＊500MM＊1250MM,安装场所必须有足够的面积。·周围温度为-10～40℃。湿度：≤80％RH·安装场所能提供220V,12A的工作电源及接地端。·请安装在无油雾，无尘埃的清洁场所。·请勿安装在木材等易燃物上。·安装场所不得有金属粉末和有害气体。·请安装在振动少，盐分少的地方。·请勿安装在阳光直射的地方。四、安装接线■安装接线原则上由本公司专业人员完成。■安装接线按以下步骤进行：二将两根绝缘管套在机体两方白锈钢的圆孔内。二将高压绝缘线穿过干变上方绝缘管里。上方套上白锈钢固定座。用ф8螺丝固定在方管上。二将六根短导电杆分别穿过方电导管，分别用星型把手固定好。二将六只绝缘靴容器放到绝缘板的相应位置，注意与底部的导电钢片相接触。二将地线接到机体侧面的接地端子上。二将电源线插入防水插座中，注意插头插座的配合。■安装接线结束后，请仔细检查一下：·安装是否牢固?·接线是否正确？·是否有工具或杂物在机体中？

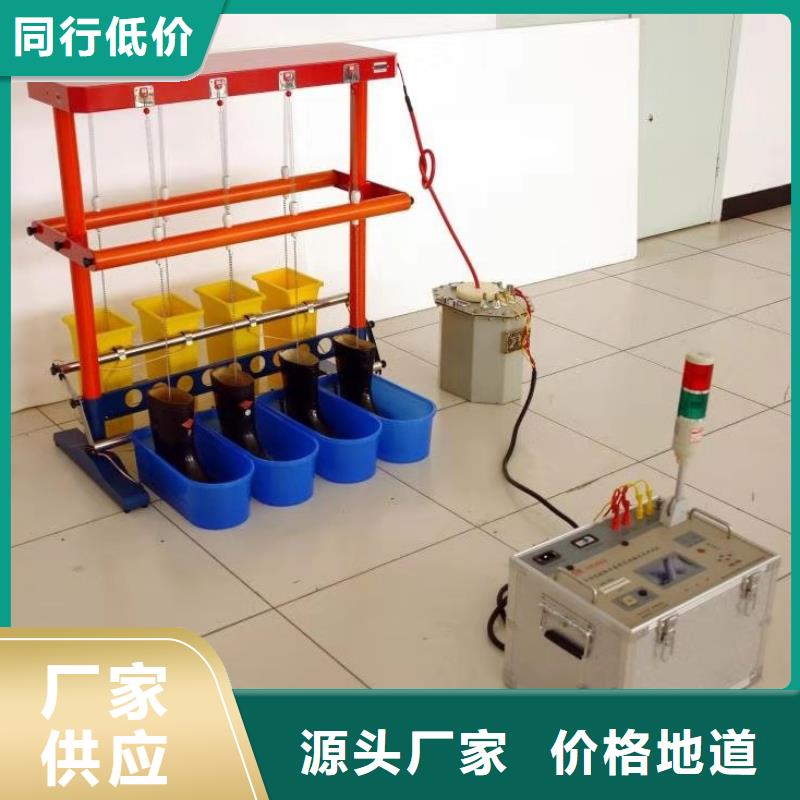

青海绝缘鞋手套耐压装置技术参数额定输出电压：50kV额定容量： 5kVA输出电压量程：50.0 kV（250V）电压测量误差：＜±（0.5％U＋0.02％Umax）,其中U为示值，Umax为量程上限值输入电流量程：25.0A电流测量误差：＜±（0.5％I＋0.02％Imax）,其中I为示值，Imax为量程上限值泄漏电流量程：25.00mA泄漏电流测量误差：±（1.0％I＋1个字）,其中I为示值泄漏电流分辨率：0.01 mA数显计时：10~990 S2.设备组成 2.1 全自动绝缘靴（手套）测试装 高压泄流测控仪 1套2.3 试验变压器套3.面板布置3.1仪器面板布置3.2测试仪按键功能说明液晶屏下方电位器可调节液晶屏的对比度。液晶屏右侧的操作键“∧”“∨”键及“＜”“ ＞ ”键可分别用来选择菜单和增减选择量，“确认”键用来确认所选项目、启动等工作，“退出”键用来停止试验、返回上一级菜单。“急停”键用于特殊情况下紧急停止试验，“升压”“降压”键用来手动调节升压、降压。3.3试验接线测试仪电源输入端子接交流220V电源，0 ~ 250V电源输出接试验变压器一次输入，测量输入接试验变压器测量线圈；试验变压器高压输出接高压泄流测控仪高压输入；测试仪、试验变压器、高压泄流测控仪接地点均接地。注意：红外数据通讯端口之间夹角不大于30度，两个端口间距离不超过6m。4.操作说明4.1开机打开高压泄流测控仪电源开关。接通CZ7004绝缘靴手套测试主机的220V试验电源，打开测试仪左下脚电源开关，液晶屏显示开机画面，警示灯绿灯亮。屏幕右上角显示红外通讯状态，以动画显示，如看不到动画显示，请检查高压泄流测控仪是否开机，红外数据通讯端口是否对正。

青海绝缘鞋手套耐压装置操作示例下面以管理员测试为例，说明测试过程（测试过程中，除系统维护由管理员实现外，其他操作过程管理员和检验员一样）：双击测力机控制系统图标，进入系统界面；点击“登录”按钮，进入登录界面；从用户名中选“管理员”，在密码区键入密码“ANQ999”；(操作员密码：ANQ)进入标准测力机控制系统界面后，点击系统维护，然后占击送检单位，增加试件的送检单位名称，点击确定后退出；点击通道2的试件编号，填入试件编号“10”（通道2的编号为10—20）填入试件名称“葫芦”，填入额定值“10KN”， 点击确定后退出；其余编号相同操作；测试单位：设定本设备的使用单位；点击“退出”后回到主界面； 注意：系统维护在次设定后再次登录一般无须设定。 从送检单位中选择送检单位名称；通道选择：选取“2通道”；选择试件编号“11”，试件名称“葫芦”及额定力值“10”自动显示；上限调整：选择“105”，如果液压过冲，选择量可小点；下限调态：选择“95”保持时间：选取“300”按下校准键，校准键变红色，显示出当前零点值选择自动测试，按下测试，系统则自动工作。油缸快进，此时快进键变为红色，工作状态图标转动，通讯状态为绿色，当前力值逐渐升高，显示出受力红色曲线，当受力值达到额定力值的60％时，油缸慢进。当达到额定力值的上限时，油缸进入保持状态，保持键变为红色，剩余时间从当前力值达到额定力值的下限时开始开始倒计时；当前力值达到下限时，油缸慢进补力，当剩余时间为零时，油缸快退，松开被测试件。在测试过程中按下复位键，则系统进入初始状态。按下测试报告，则打印出试件的测试报告。注意： 在选用2通道做大拉力试验时，如拉力不再升高，需调高液压。如在自动控制与手动控制选择时，选择手动控制，则在按下测试后，按下快进、慢进、快退、保持键时，油缸实现相对应的功能，此时应注意力值的变化，以防拉力过大，损坏传感器发生危险情况。
